manufacturing
敏捷智造
关键工序三检制度
首检>>>自检>>>巡检
-
作业员过程自主检查-固晶检查 -
作业员过程自主检查-焊线检查 -
作业员过程自主检查-点粉检查 -
作业员过程自主检查-外观人工检查 -
作业员过程自主检查 -AOI外观自动检测机 -
作业员过程自主检查-分光检查 -
作业员过程自主检查-编带检查
可靠性实验室
拥有从进料到出货品控配套的仪器检测及可靠性设备
-
支架韧性测试仪 -
剥离力测试机 -
电镀镀层测试仪 -
自动推拉力测试仪 -

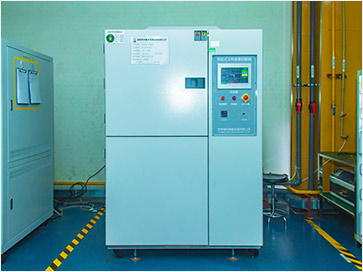

冷热冲击试验机 -

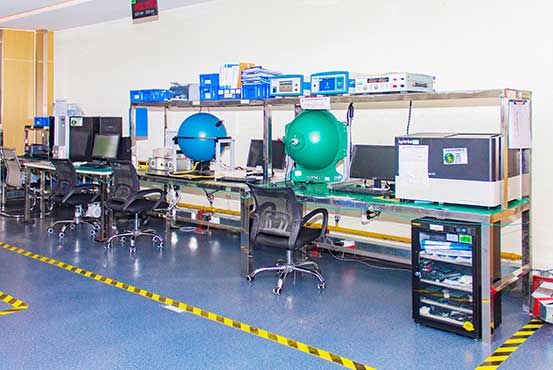

远方HAAS3000精密光谱测试机 -
远方HAAS2000精密光谱测试机 -
LED自动温控测试系统 -

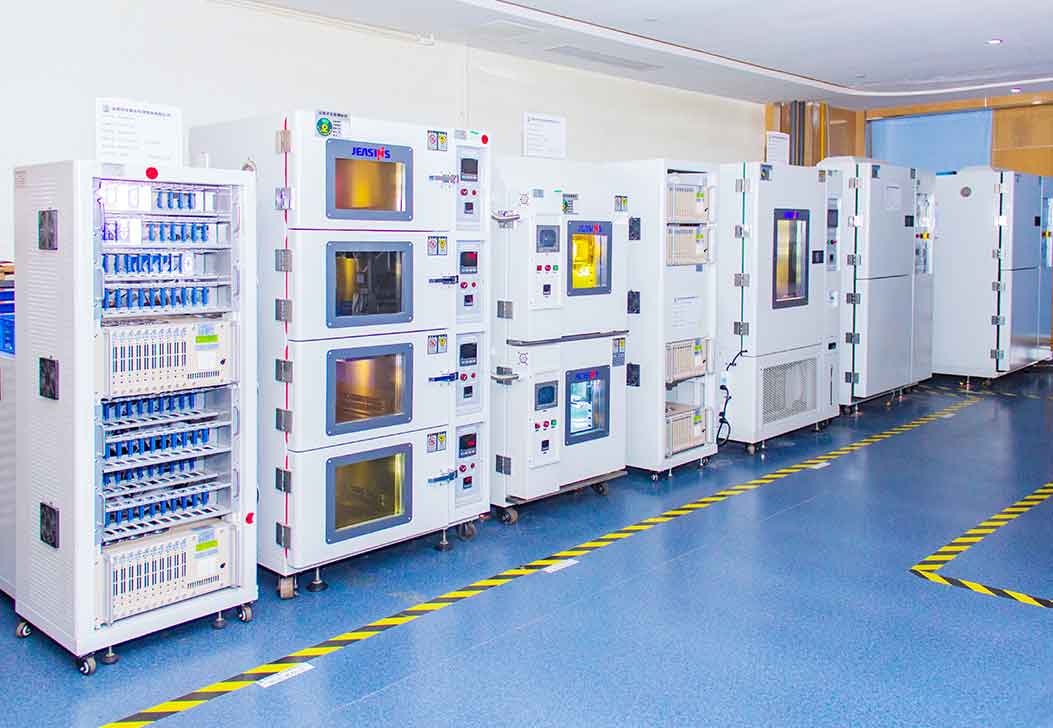

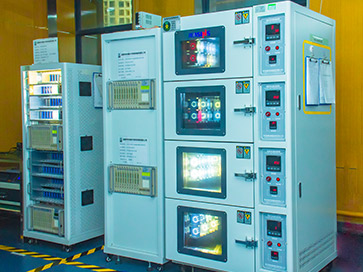

常温烧测系统& LED专用四门高温烧测实验系统 -

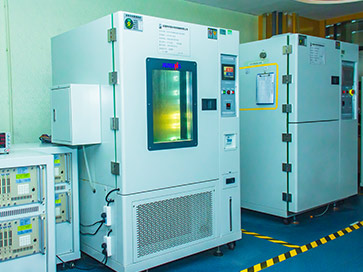

LED专用烧测恒温恒湿试验机 -
高级版金相显微镜 -
SEM桌面式扫描电镜 -

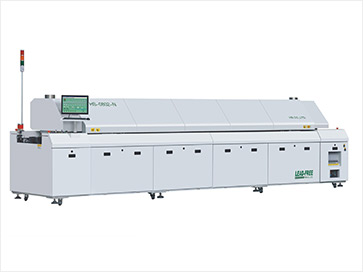

8温区回流焊机 -
X-Ray
拥有独立的实验室，可进行失效品的分析和量产品的可靠性检测
在实际生产研发过程中，需要通过寿命试验对LED灯珠的可靠性水平进行评价，并通过质量反馈来提高LED灯珠的可靠性水平，以保证LED灯珠的质量。
产品开发实验项目
| 类别 | 实验条件 | 样品数量 | 判定标准 |
|---|---|---|---|
| 冷热冲击 | （-40℃±5℃〜125±5℃） 时间:30min/cycle 500回合 |
2000 | 死灯失效率≤0 |
| 高温高湿老化 | 温度(Ta):85℃±5℃，湿度(RH):85% 168H/500H/1000H |
22 | 光衰减率≤10%， 单颗光衰减率≤15%，x/y色漂移小于0.01 |
| ORT | 150℃/1H->温度(Ta):85℃±5℃， 湿度(RH):85%/8H+回流焊3次（MAX260℃/10S)-> 冷热冲击100cycle（常规） |
2000 | 死灯失效率≤0 |
| 冷热比测试 | 25℃±5℃〜85±5℃〜105±5℃ 测试材料光通量差异 |
10 | 高/低温光通量差均值≥85% |
| 高温老化 | 85℃±5℃（PPA）/ 105℃±5℃（PCT） 168H/500H/1000H芯片额定电流 |
22 | 光衰减率≤5%，色漂移小于0.01 |
| 气密性 | 回流焊一次（260℃/10s）工业乙醇1:1红墨水， 煮沸2H/加热台温度设定150℃，每1小时观察一次 |
10 | PPA/PCT铜支架2H无渗透 |
| 硫化 | 105℃±5℃/2H,材料置于容器顶部，1H测试一次 | 10 | 均值衰减率≤10%，单颗最大≤15% |
| 常温老化 | 温度(Ta):25℃±5℃ 168H/500H /1000H | 22 | 色漂移小于0.01， 光衰500H均值衰减率≤2%（1000H均值衰减率≤5%） 单颗需≤8%，允许负光衰 |
| 脉冲实验 | 每次1秒(点亮与不点亮各0.5S)/ 电流按芯片设计最大值而定，老化168/500H |
22 | 光衰减率≤5%，色漂移小于0.01 |
| MST | 温度(Ta):105℃±5℃168H，1.5倍额定电流 | 10 | 电压偏移≤±5％ |
出货抽检ORT流程
产品出货前抽取工单样品经过严格的可靠性验证，以确保提供给客户优质产品
按照不同产品工单取样，进行信赖性验证
高温高湿(85 ℃ 85%/8Hrs)
回流焊三次（MAX260℃/10s)
冷热冲击100 cycle
(-40 ℃/15min-125 ℃/15min)
(-40 ℃/15min-125 ℃/15min)
高温老化(105 ℃/168Hrs)
判定标准：
无死灯等异常才可出货
无死灯等异常才可出货
